Paneles y módulos de guadua
Del taller a la casa: estructura, cerramiento y divisiones
Casos colombianos, alternativas para la finca y una planta del NIDO para decidir dónde usar guadua, esterilla, madera o placas. Qué pedirle a un panel bien hecho.
En pocas palabras
Un panel prefabricado se arma antes de instalarlo: en un taller, bajo un cobertizo o en una zona protegida de la misma finca. Puede reducir trabajo repetido y facilitar la reposición. Su calidad depende del material, el diseño, las uniones y el control de fabricación; prefabricado no significa automáticamente resistente ni impermeable.
La primera pregunta es qué debe hacer: sostener o estabilizar la casa, cerrar su exterior, o separar dos espacios interiores. Una celosía puede dar sombra y privacidad sin cumplir ninguna función estructural.
Esta guía reúne referentes colombianos y propone criterios para conversar con fabricantes y diseñadores. Las acuarelas son originales e interpretativas; no retratan los proyectos citados ni son planos de fabricación. Los esquemas del NIDO conservan sus 50 m² incluyendo el corredor.
Para ir directo: funciones · casos colombianos · materiales · planta del NIDO · revisar una compra.
Tres funciones distintas
| Función | Qué hace | Qué debe quedar definido |
|---|---|---|
| Panel estructural | Participa en soportar cargas verticales, resistir acciones laterales, o ambas, según el diseño | Qué fuerzas recibe y cómo las transmite a otros elementos y a la cimentación |
| Cerramiento exterior | Separa interior y clima; recibe su propio peso y acciones como el viento | Anclajes, movimiento compatible con la estructura, lluvia, juntas y mantenimiento |
| División interior | Organiza habitaciones, intimidad y usos | Estabilidad, fijaciones, ruido, golpes, humedad y apoyos para muebles |
Un elemento puede cumplir más de una función. Que una pared no soporte el techo no significa que pueda quitarse: podría estabilizar la casa frente al sismo. Esa clasificación debe aparecer en los planos, no deducirse mirando el acabado.
La NSR-10, título E, capítulos E.7–E.9 trata el bahareque encementado como un conjunto de entramado, esterilla, malla y mortero, dentro de su alcance. Un revestimiento diferente no hereda esa condición. Cambiar caras, vanos o muros exige revisar el sistema completo. El capítulo G.12 del título G se refiere a estructuras de guadua; no convierte cualquier panel de latas o producto laminado en una solución aprobada. El profesional debe verificar la reglamentación aplicable y sus modificaciones.
Cuatro referentes colombianos
Seleccionamos casos que permiten aprender de documentación técnica, prototipos o fabricación identificable. No es un ranking de proveedores ni una certificación de desempeño. En los enlaces se pueden consultar las fotografías y documentos originales.
Villa Vilé: prefabricar una vivienda completa
Cali · Universidad del Valle · prototipo construido, Solar Decathlon 2015. La Universidad documentó su presencia en la Villa Solar. El estudio de Cabrera-Andrade y Jaramillo-Benavides de 2024 describe paneles con guadua, un bastidor interior de madera y placas de fibrocemento. La madera proporciona superficies planas para recibirlas; las uniones forman parte del conjunto.
Qué aprender: coordinar estructura, subestructura y revestimiento desde el taller. La comparación publicada en Arquitectura+ reconstruyó paneles representativos para estudiar su fabricación en Ecuador; no certifica cualquier réplica ni ofrece precios actuales para Pijao.
Universidad La Gran Colombia: bahareque por módulos
Bogotá · Londoño Jiménez y Ramírez Rey · proyecto de grado, 2017. Su investigación sobre paneles prefabricados desarrolló prototipos con marco de madera, esterilla y tierra. Registró dificultades de compactación y fisuración de mezclas, además de estudiar su comportamiento acústico.
Qué aprender: comprobar mezcla, marco y manipulación juntos antes de repetir módulos. Los ensayos de absorción de pequeñas muestras no equivalen al aislamiento acústico certificado de una pared completa; tampoco acreditan su capacidad portante. Es un antecedente experimental, no un catálogo listo para construir.
Universidad del Valle: medir antes de llamar estructural
Cali · Angie Marcela Montenegro Muñoz · investigación de grado, 2020. La caracterización de paneles de latas de guadua comparó configuraciones y ensayó cargas. La configuración con más diagonales obtuvo mejores resultados en esas pruebas; también se observó pérdida de resistencia asociada a deformación fuera del plano y variabilidad del material.
Qué aprender: importan la geometría, las conexiones y la estabilidad en más de una dirección. Es evidencia de laboratorio para configuraciones concretas. No permite asignar a cualquier celosía la misma capacidad ni copiar un valor de ensayo como carga admisible de una vivienda.
BAMKIT: un catálogo modular que se puede examinar
Guadua Bamboo SAS · oferta comercial colombiana. Su catálogo de componentes muestra marcos de madera tratada con esterilla, módulos y piezas para aberturas. Es un ejemplo útil de cómo un producto llamado «de guadua» puede tener su marco principal en madera.
Qué aprender: pedir el despiece completo, incluidos encuentros y puertas, y distinguir el material del marco del revestimiento. El fabricante utiliza la denominación «estructural». En las fuentes consultadas no verificamos una evaluación independiente que permita asumir su uso con el techo de barro del NIDO: deben entregarse el respaldo técnico y las condiciones del proyecto específico.

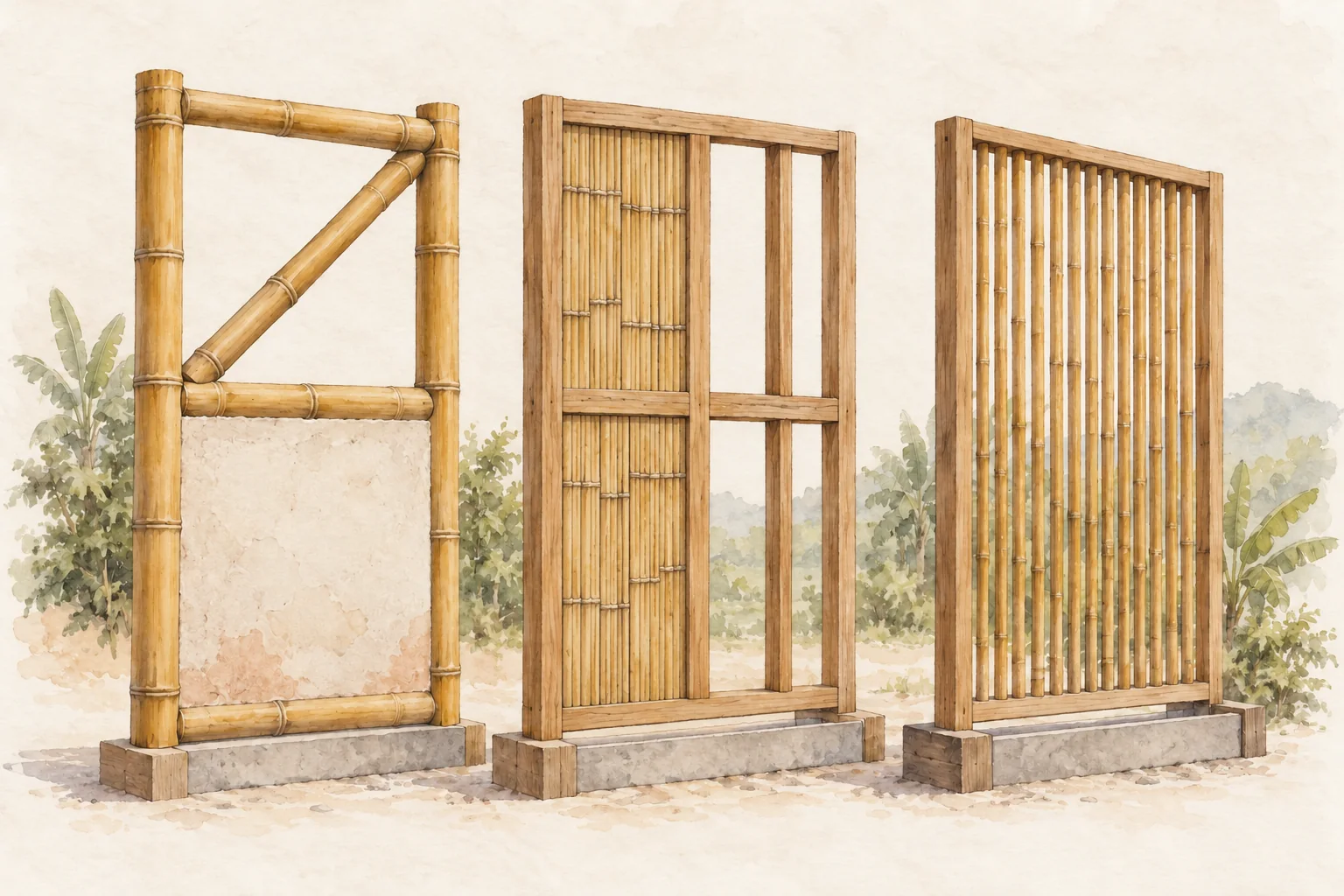

Familias que conviene reconocer
Entramado de guadua rolliza. Usa culmos como miembros del marco. Sus diámetros, curvaturas y encuentros requieren selección y diseño. Si recibe placas planas, necesita una subestructura compatible; apretar una placa sobre superficies curvas puede dejar apoyos irregulares.
Marco de madera con esterilla. La madera aserrada facilita escuadrar y recibir revestimientos. La esterilla es guadua abierta y aplanada: no es un tablero contrachapado ni garantiza por sí sola que el marco resista cargas. Importan también la calidad y preservación de la madera.
Latas, listones o celosías. Pueden filtrar luz y aire, cerrar visualmente un corredor o revestir una pared. Sus rendijas no protegen por sí solas del agua, insectos o ruido. Un panel decorativo clavado a travesaños no debe ofrecerse como sustituto automático de un muro resistente.
Bahareque prefabricado. Se pueden preparar marcos y soportes en taller y completar capas en obra. Transportar un módulo ya revocado cambia peso, fragilidad y forma de izarlo. Bahareque de tierra y encementado son sistemas diferentes, no dos recetas intercambiables para obtener la misma resistencia.
Productos industrializados. Un tablero laminado o un sistema de latas ensayado necesita su propia ficha y alcance de uso. La palabra «bambú» no describe adhesivos, exposición admisible ni comportamiento del producto completo.
Con qué cerrar cada espacio
Se puede conservar la identidad cafetera con materiales distintos en cada lugar. La siguiente comparación es una propuesta de selección para revisar con el equipo, no una equivalencia estructural entre opciones.
| Opción | Dónde considerarla | Lo que debe resolverse |
|---|---|---|
| Esterilla o tablas sobre bastidor | Interiores secos y superficies protegidas | Astillas, juntas, limpieza, privacidad, plagas y acabado mantenible |
| Celosía de latas | Corredor, sombra o separación ventilada | Lluvia lateral, viento, seguridad y reemplazo de piezas; no cierra una habitación por sí sola |
| Tierra con fibras sobre soporte compatible | Interiores y exteriores protegidos, según el sistema | Peso, adherencia, secado, movimiento y reparación; distinguirlo del encementado |
| Placas de yeso | Divisiones interiores de uso adecuado al producto | Soporte, juntas y golpes; elegir el sistema según humedad y cargas colgadas |
| Placas de fibrocemento | Cerramientos o zonas húmedas con producto y sistema apropiados | Subestructura, fijaciones, juntas, sellos y protección al agua del conjunto |
La ficha de Gyplac RH limita sus usos a interiores húmedos sin contacto directo con agua. RH no significa impermeable. Una ducha requiere un sistema específico de soporte, impermeabilización y encuentros, no una placa elegida solo por su color.
El manual técnico de Superboard distingue aplicaciones y montajes. Una placa resistente a la humedad tampoco vuelve estanca una fachada: importan bordes, juntas, vanos y evacuación del agua. Las prestaciones acústicas y de fuego corresponden a ensambles documentados, no al nombre de una placa.
Para tierra y acabados tradicionales, continuar con bahareque y revoques. Para soporte, malla y mortero como sistema, recorrer bahareque encementado. Aplicar cemento sobre un muro de tierra existente no lo transforma en ese sistema diseñado. Antes de intervenir un cerramiento existente, consultar cuidar bahareque.
Cerrar el NIDO de 50 m²
Usamos la misma planta de estructura y cimentación y pisos: 6,25 × 8,00 m exteriores, con 40 m² cerrados brutos y 10 m² de corredor incluidos. Las áreas útiles dependen del espesor real de los muros.
La lámina diferencia exposición y uso; no identifica qué paredes son portantes ni autoriza retirarlas. Esa decisión precede a la elección del acabado.
- Perímetro: resolver lluvia con alero, base protegida, ventanas y encuentros; después elegir el sistema de cerramiento compatible.
- Habitación y sala: comparar tabiques secos, madera o bahareque por privacidad, ruido, reparabilidad y disponibilidad local.
- Baño y cocina: prever tuberías registrables, apoyos para lavamanos y muebles, humedad y protección cerca de fuentes de calor. No ranurar miembros resistentes para esconder instalaciones.
- Corredor: una celosía puede filtrar sol y vistas sin cerrar toda la fachada. Debe tener apoyos y fijaciones; no reemplaza columnas ni riostras.
El techo de barro sigue teniendo su propio diseño de cargas y estabilidad. Cambiar un muro pesado por uno liviano modifica el proyecto; no demuestra que cualquier panel pueda recibir la cubierta. Consultar estructura y alternativas de material y el paso de muros en El Modelo.
Puertas, ventanas y encuentros
Prefabricar funciona mejor cuando la modulación se acuerda con los vanos, las placas disponibles, el transporte y las esquinas. No elegir primero una medida de panel y resolver todo lo demás cortándolo en obra.

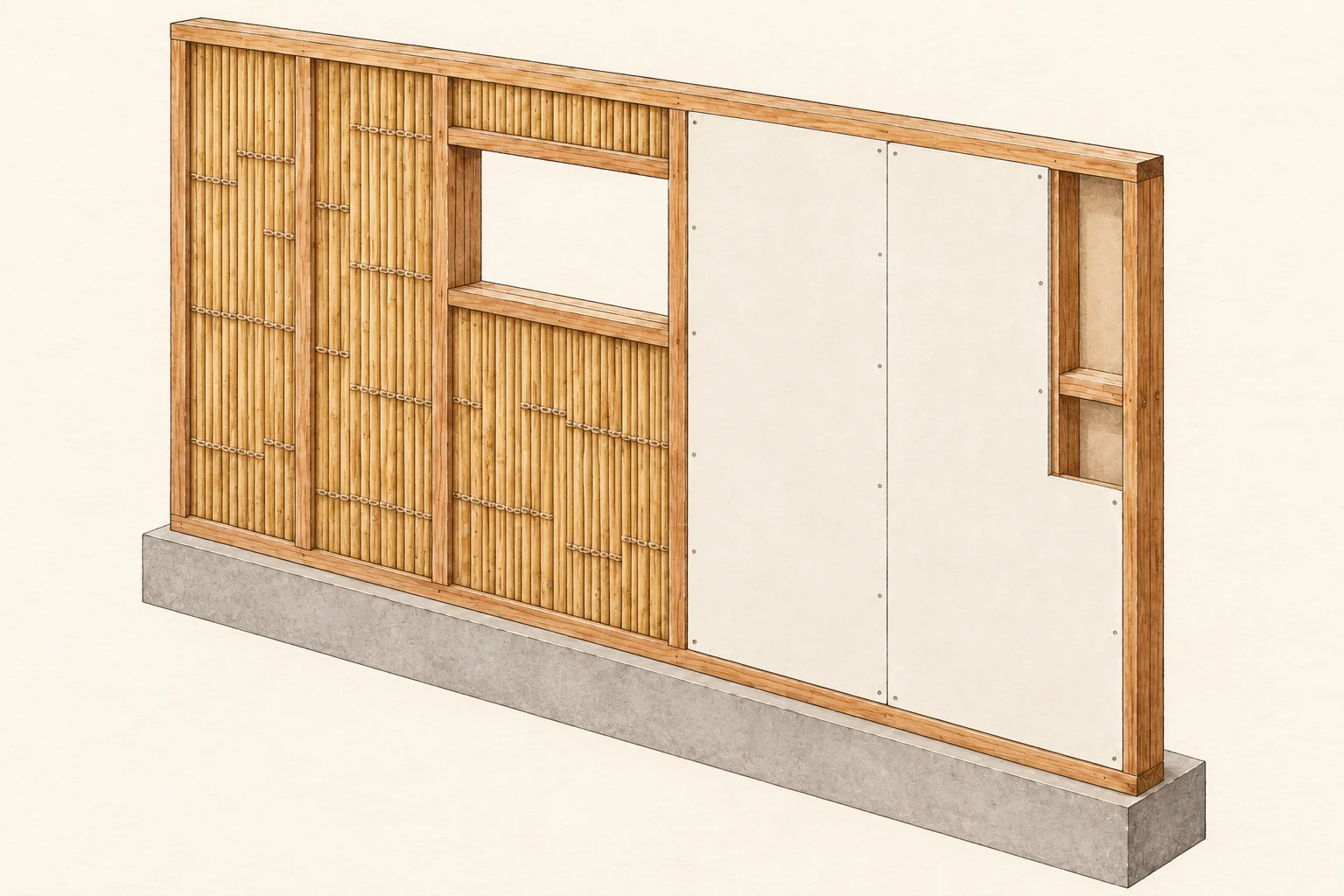

El dibujo compara un paño, una puerta y una ventana sin fijar dimensiones resistentes. Los bordes de cada abertura necesitan un marco y un encuentro definidos. El espesor de dos paneles en esquina cambia las medidas libres; también hay que prever tolerancias, juntas, paso de instalaciones y secuencia de montaje.
En una división que no recibe el techo, el encuentro superior debe sujetarla y permitir el movimiento previsto sin convertirla accidentalmente en apoyo. En un panel resistente, las conexiones transmiten las fuerzas definidas por el cálculo. El mismo remate no sirve automáticamente para ambos.
Un panel bien hecho se revisa antes de taparlo
| Revisar | Buena señal | Señal para detener y aclarar |
|---|---|---|
| Material | Especie, procedencia, selección y preservación registradas | «Está barnizado» como única prueba de tratamiento |
| Humedad | Medición y criterio de aceptación acordado para el uso | Piezas todavía húmedas encerradas entre acabados |
| Geometría | Escuadra, plano y dimensiones comprobados | Marco alabeado que se fuerza contra la placa |
| Uniones | Detalle identificado y piezas correspondientes | Sustituir fijaciones o abrir agujeros sin autorización |
| Bordes y vanos | Apoyo continuo donde lo exige el revestimiento | Juntas de placas o ventanas sin soporte adecuado |
| Base y remates | Separación del agua, salidas y acceso de inspección | Guadua enterrada, extremo sumergido o agua atrapada |
| Entrega | Módulos identificados, fotos antes del cierre y mantenimiento | El acabado oculta la estructura sin registro |
La cartilla CVC–UTP de corte, preservado y secado permite profundizar en la preparación del material. El tratamiento con boratos necesita protección frente al lavado por agua; inmunizar no vuelve la guadua apta para permanecer mojada. Ver inmunizar guadua.
Sobre los clavos: G.12.11.1.1 no permite uniones estructurales clavadas en guadua rolliza; E.7 sí contempla fijaciones específicas de componentes del bahareque encementado. No trasladar una regla de un tipo de unión a todos los revestimientos. Hay que identificar qué pieza se fija y qué función cumple.
Del taller al montaje
- Acordar el uso y el sistema. Levantar medidas, definir responsabilidades y resolver el conjunto con quien diseña. Preparar un despiece con cada módulo identificado.
- Recibir y acondicionar materiales. Revisar selección, tratamiento y humedad de guadua y madera; almacenarlas protegidas y separadas del suelo.
- Hacer un primer módulo. Usar una mesa o plantilla plana. Comprobar escuadra, interfaces, acabado y tolerancias antes de producir la serie. Un ensayo de apariencia o encaje no sustituye ensayos estructurales.
- Planear traslado e izado. Conocer peso terminado, tamaño, accesos y puntos previstos de manipulación. Asegurar el transporte sin dañar bordes ni cargarlo por su revestimiento.
- Instalar con estabilidad temporal. Verificar bases y conexiones del proyecto; mantener arriostramiento provisional hasta completar la estabilidad prevista. No dejar paneles altos sueltos.
- Inspeccionar y cerrar. Registrar anclajes e instalaciones, corregir defectos y completar juntas y protección climática. Entregar instrucciones de inspección y sustitución.
La prefabricación puede trasladar trabajo al taller, pero no elimina el oficio ni la supervisión. Un panel difícil de subir por la trocha, reparar o mantener puede resultar menos conveniente que una solución armada en sitio.
Tres usos posibles en la finca
Un espacio de herramientas bajo cubierta. Una celosía permite ventilación y orden visual. Si se necesita seguridad, protección del polvo o lluvia lateral, se requieren otras capas o un cerramiento distinto. No asumir que sirve para almacenar agroquímicos junto a la vivienda.
Una habitación que necesita intimidad. Comparar paños opacos y puerta, sellos y continuidad del cerramiento. Una esterilla bonita no garantiza aislamiento de conversaciones; pedir información del muro completo cuando el ruido sea decisivo.
Un corredor para vivir a la sombra. Un filtro parcial puede proteger vistas y sol manteniendo el encuentro con el paisaje. Estudiar orientación y lluvia del lugar antes de cerrar todo. Las celosías dibujadas no son barandas de protección contra caídas.
Para espacios con animales, lavado frecuente o golpes, revisar resistencia al impacto, limpieza, bordes seguros y posibilidad de cambiar piezas. No elegir únicamente por el precio del metro cuadrado.
Qué pedir antes de comprar
- ¿Es estructural, cerramiento o división? Si es estructural, ¿resiste cargas verticales, laterales o ambas, y bajo qué configuración?
- ¿Quién diseña y responde por las conexiones con mi casa, cimentación y cubierta? ¿Qué documentación y ensayos respaldan ese uso?
- ¿De qué es el marco, de qué es cada cara y cuánto pesa el módulo completo? ¿Cómo se identifica el lote y se comprueba su humedad?
- ¿Incluye esquinas, puertas, ventanas, anclajes, juntas, acabados y protección al agua? ¿Qué queda por ejecutar en obra?
- ¿Cómo se transporta hasta la finca y qué equipo requiere el montaje? ¿Incluye instalación y estabilidad temporal?
- ¿Dónde puedo ver una obra comparable, conocer su antigüedad y hablar con quien la mantiene?
- ¿Qué garantía escrita, repuestos e instrucciones de mantenimiento entregan?
Comparar presupuestos por cerramiento terminado para el mismo uso, con transporte, instalación y mantenimiento considerados. No comparar una celosía abierta con una pared cerrada, ni usar los costos históricos de una tesis como cotización local.
Fuentes y saber por documentar
Consulta documental: octubre de 2026. Las fuentes se enlazan junto a los casos y criterios. La evidencia revisada combina prototipos construidos, trabajos académicos y documentación comercial; no verificamos en campo la durabilidad de esos sistemas ni certificamos proveedores.
La propuesta de usos, la planta y la lista de compra son una síntesis didáctica de Saber Vivo. Antes de repetir un sistema, hace falta revisión profesional del proyecto y validación del detalle elegido. Estas páginas ayudan a preparar esa conversación.
Por documentar con la comunidad: paneles construidos en Pijao y municipios vecinos; quién los fabricó; material y tratamiento; fecha de instalación; lluvia recibida; estado de bases, juntas y fijaciones; reparaciones, costos y aprendizaje de sus habitantes. Registrar fotos con permiso y distinguir obra reciente de comportamiento observado durante años.
Un buen siguiente aporte sería una visita conjunta de familia, artesano y profesional a un cerramiento que ya haya pasado varias temporadas de lluvia. Compartir lo que ha funcionado y lo que se tuvo que corregir vale más que una promesa sin seguimiento.
