La estructura del NIDO
Del peso de la teja al suelo que la recibe
Cómo pensar una casa de 50 m² con corredor: plantas, cortes y alternativas en guadua, madera y acero para conversar el proyecto antes de construir.
En pocas palabras
Una casa empieza por una pregunta compartida: ¿por dónde baja el peso y qué la mantiene unida cuando tiembla o sopla el viento? Elegir columnas bonitas es solo una parte. También cuentan la cubierta, las uniones, los elementos que evitan que la casa se deforme de lado y la cimentación.
Esta guía compara posibilidades para el NIDO de 50 m² incluyendo el corredor. Conserva la casa de un piso, el techo de barro y el carácter cafetero; permite conversar alternativas de estructura sin confundirlas con un diseño terminado.
Estudio conceptual. Las plantas y cortes sirven para conversar con la familia, el maestro y el profesional responsable. No son planos para construir: no fijan secciones, separaciones, conexiones ni cimentaciones. El proyecto necesita diseño arquitectónico y estructural para su terreno, cargas y sistema, con la NSR aplicable y sus modificaciones.
Recorrer esta guía
- Entender el recorrido de las cargas.
- Ver la planta de 50 m² y los cortes.
- Entender el peso de la teja.
- Comparar guadua, madera y dos maneras de usar acero.
- Preparar la conversación con el equipo.

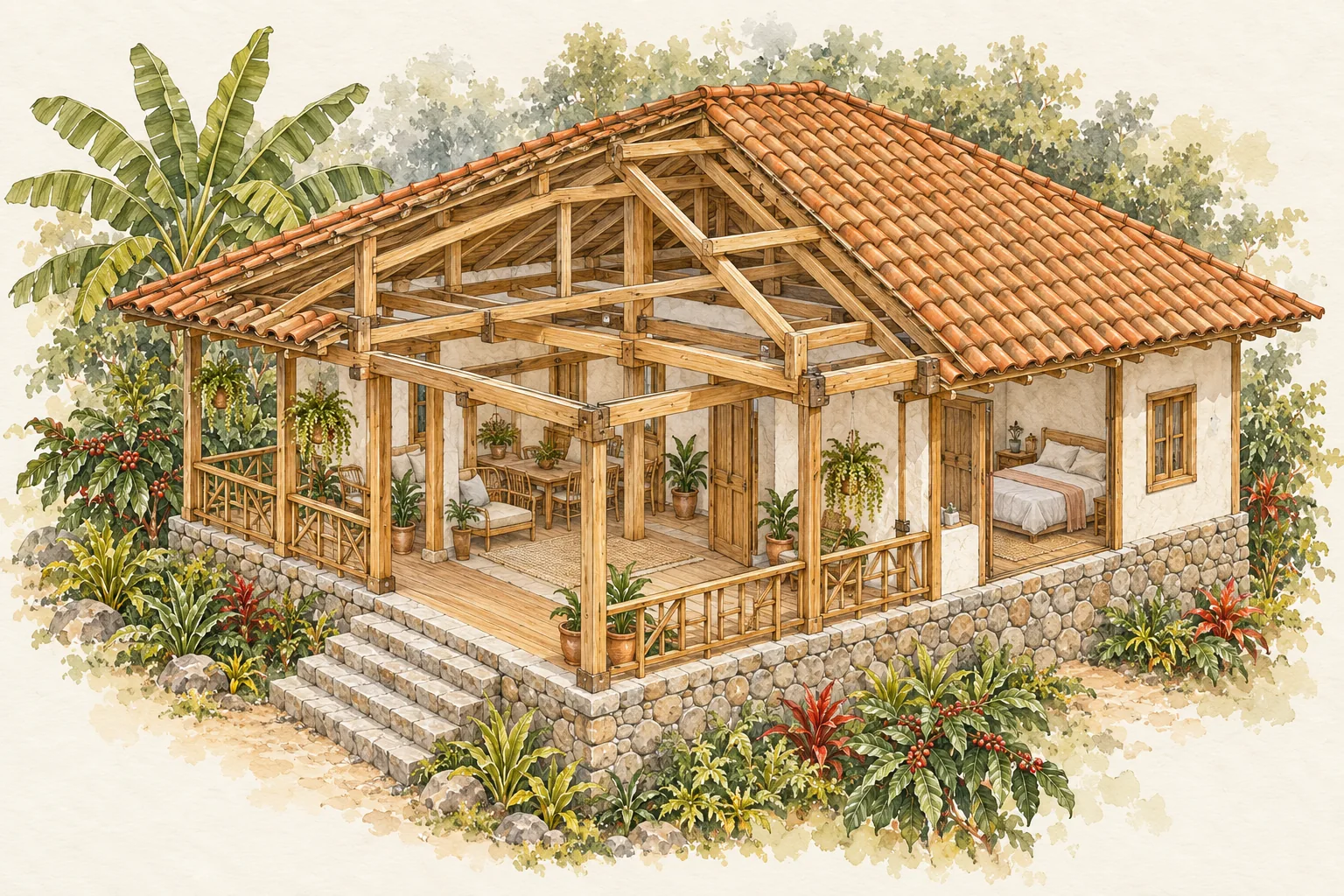

Un camino continuo hasta el suelo
Para la gravedad, imaginemos una cadena: tejas → soporte de cubierta → vigas o cerchas → muros portantes o columnas → cimentación → terreno. Una cercha es un conjunto de barras que trabaja como unidad para salvar una distancia entre apoyos; un muro portante recibe cargas, además de cerrar un espacio.
El viento puede levantar el techo y empujar de lado. Por eso la cadena necesita uniones capaces de transferir esas fuerzas, no solo piezas apoyadas por su peso. El IBHS explica este recorrido continuo. Para el sismo también hay que definir cómo se llevan las fuerzas laterales al suelo.
Una riostra o diagonal limita la deformación lateral. Un diafragma recoge y distribuye esas fuerzas en el plano del techo o entrepiso. La teja suelta no hace ese trabajo, ni una baranda del corredor reemplaza un elemento resistente. El sistema y sus conexiones deben actuar juntos.
Una planta para conversar los 50 m²
Proponemos una variante didáctica de 6,25 × 8,00 m, medida al contorno exterior. Es una elección para este estudio, no una medida deducida de la acuarela existente.
| Parte del estudio | Dimensiones generales | Área bruta |
|---|---|---|
| Corredor frontal incluido | 6,25 × 1,60 m | 10 m² |
| Cuerpo cerrado, incluyendo muros | 6,25 × 6,40 m | 40 m² |
| Huella total | 6,25 × 8,00 m | 50 m² |
El dibujo deja sala, comedor y cocina a un lado; una habitación y un baño al otro. Los 40 m² no son área útil interior: incluyen el espacio ocupado por los muros. La distribución, las puertas, la ventilación y la accesibilidad deberán ajustarse con quienes van a habitarla.
El presupuesto de referencia usa una hipótesis anterior de 10 × 5 m y techo a dos aguas. Sus cantidades no están recalculadas para esta variante.
Los aleros sobresalen de esta huella: su proyección no está incluida en los 50 m² del estudio. Tampoco se incluyen escalones exteriores. Las cotas generales fijan el ejercicio; espesores de muro, mobiliario y huecos son indicativos.
Reservar espacio para resistir
Antes de llenar la fachada de puertas y ventanas, conviene dibujar dónde podría haber paños resistentes en las dos direcciones de la casa. La segunda planta marca zonas de conversación, sin afirmar que su longitud o ubicación sean suficientes.
- El frente abierto del corredor necesita una solución propia: puede requerir un pórtico calculado, arriostramiento u otra configuración definida por el ingeniero.
- Los paños de los lados y del fondo deben coordinarse con puertas, ventanas y recorridos. Una diagonal no puede atravesar un paso.
- Las divisiones del baño o la habitación solo cuentan como resistentes si el proyecto las diseña y conecta para esa función.
- Conviene alinear apoyos y cargas; mover una columna para ganar espacio cambia el trabajo de las vigas y sus uniones.
Esta planta no ubica zapatas, no asigna apoyos definitivos y no declara resuelta la estabilidad del corredor.
Antes de cerrar los espacios, consultar paneles y módulos de guadua: distingue paños resistentes, cerramientos y divisiones, con alternativas y la misma planta de 50 m².
Mirar la casa en corte
Los cortes A–A y B–B corresponden a las líneas de la primera planta. Permiten ver el corredor bajo la misma cubierta, la relación entre techo y cerramientos, y la separación del terreno.
La envolvente a cuatro aguas conserva la silueta de la ilustración NIDO. Dentro de ella, la cubierta puede resolverse de distintas maneras: cerchas, vigas y otros elementos diseñados para los apoyos disponibles. El dibujo deja ese espacio abierto deliberadamente: no supone que una pieza pueda salvar por sí sola todo el ancho.
Alturas, pendiente, tamaño de aleros y solución de cimentación quedan por definir. El encuentro entre la cubierta y el frente del cuerpo cerrado merece revisión: allí cambian los espacios y los apoyos posibles. Ver también cimiento y humedad y la guía de cimentación y pisos, con alternativas de base, pisos sobre terreno o elevados y acabados para esta misma planta.
Cuánto pesa el techo
La tabla B.3.4.1-4 del Título B de la NSR-10 indica 0,80 kN/m² para teja de arcilla incluyendo mortero, por metro cuadrado de área en planta. Es una referencia para ese componente; no es el peso universal de una teja ni el total de la cubierta.
Ejemplo de lectura, no cálculo del NIDO: si una cubierta tuviera 70 m² de proyección horizontal, ese componente daría 70 × 0,80 = 56 kN, aproximadamente el peso de 5,7 toneladas. Los 70 m² son una hipótesis aritmética, no una cantidad medida en nuestras láminas.
Todavía faltaría considerar estructura, soportes, acabados y equipos; además de las acciones y combinaciones que revise el diseñador. Para comprar tejas se usa la geometría inclinada, los traslapos y el rendimiento del producto: área de piso, proyección de cubierta y superficie inclinada son medidas distintas.
Para decidir, llevar al profesional la ficha del producto y el sistema completo de montaje, incluido si lleva mortero. Añadir paneles solares o cambiar una cubierta por teja exige revisar nuevamente el conjunto. En este estudio, el tanque se piensa apoyado en el suelo, fuera de la casa.
Guadua: un entramado con oficio
La guadua permite mantener visible un material propio del paisaje cafetero. El diseño debe considerar calidad de los culmos, secado, preservación, geometría, humedad de servicio y uniones. El Título G, capítulo G.12 trata su uso estructural.

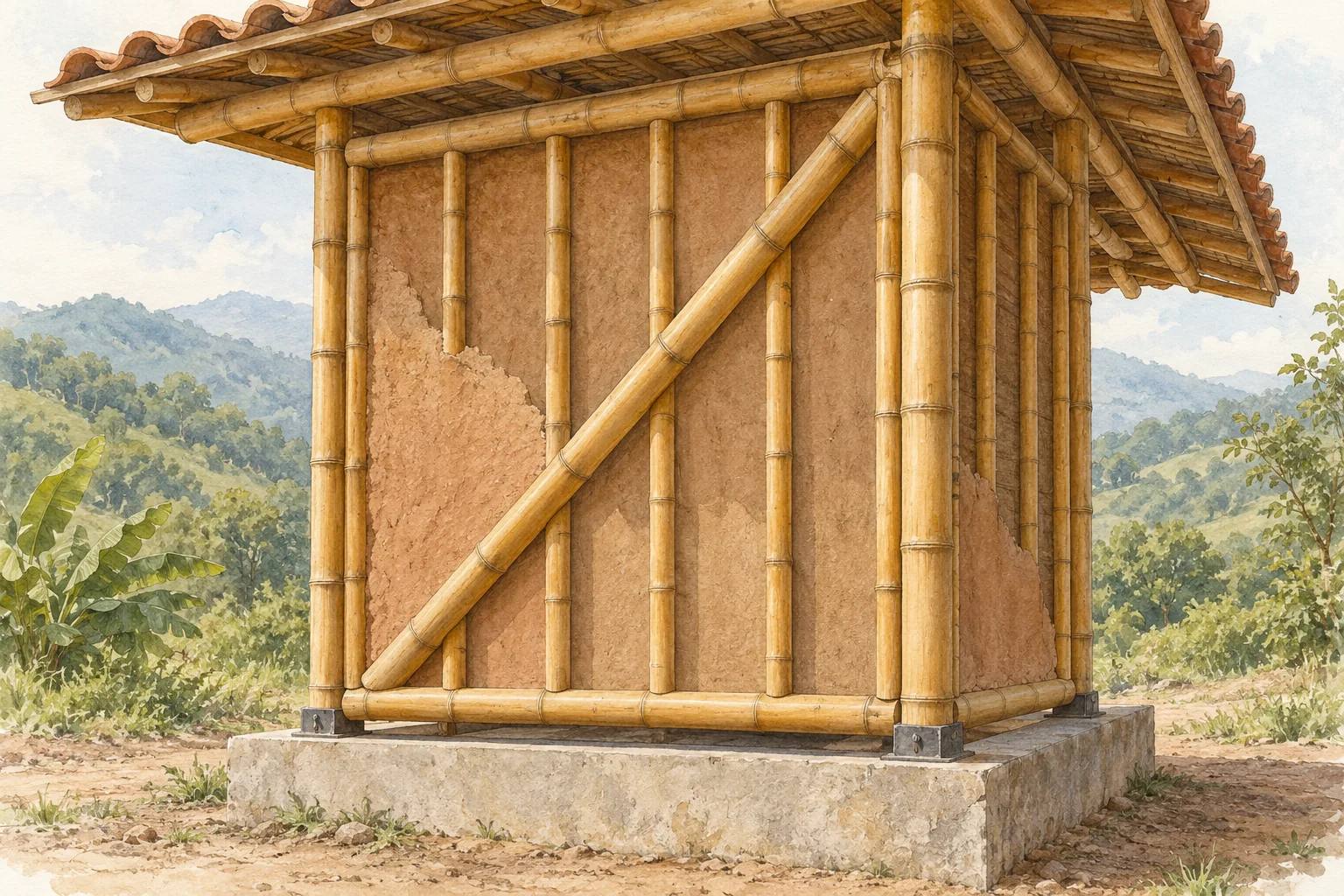

En la lámina, la diagonal hace legible la idea de arriostrar un entramado. Sus dimensiones y encuentros no son un detalle de obra. El barro que cierra el paño no se debe asumir resistente por aparecer entre las cañas. Ampliar en guadua y bahareque.
Distinción necesaria: las disposiciones de los capítulos E.7 a E.9 del Título E corresponden al bahareque encementado dentro de su alcance. No certifican automáticamente un muro de bahareque con tierra ni cualquier combinación artesanal de materiales.
Madera: columnas y vigas
Sí, se pueden estudiar columnas y vigas de madera para el NIDO. Para elegirlas importan la especie identificada, su clasificación estructural, defectos, humedad y tratamiento; no basta un nombre comercial ni que una pieza “se vea gruesa”. El Título G establece el marco de diseño para madera.

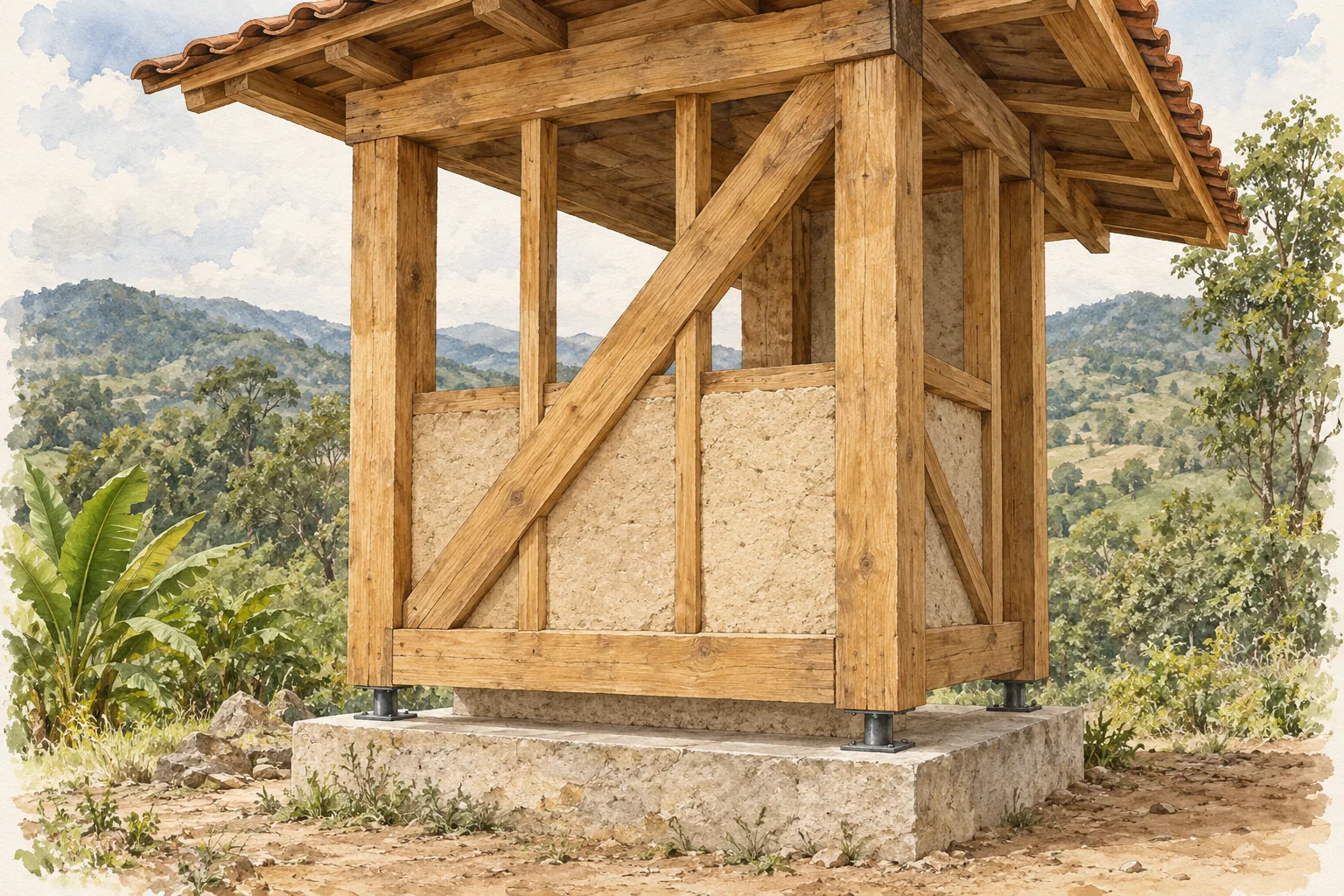

En el anteproyecto, pedir que se muestre qué sostiene cada viga, cómo se estabilizan las columnas y cómo se conectan a la base y al techo. La lámina muestra un entramado con diagonal; un rectángulo de postes y vigas no se debe dar por estable de lado sin resolver sus uniones o arriostramiento. El revestimiento de tierra requiere un soporte compatible y protección frente a movimientos y humedad.
Perfiles livianos estructurales

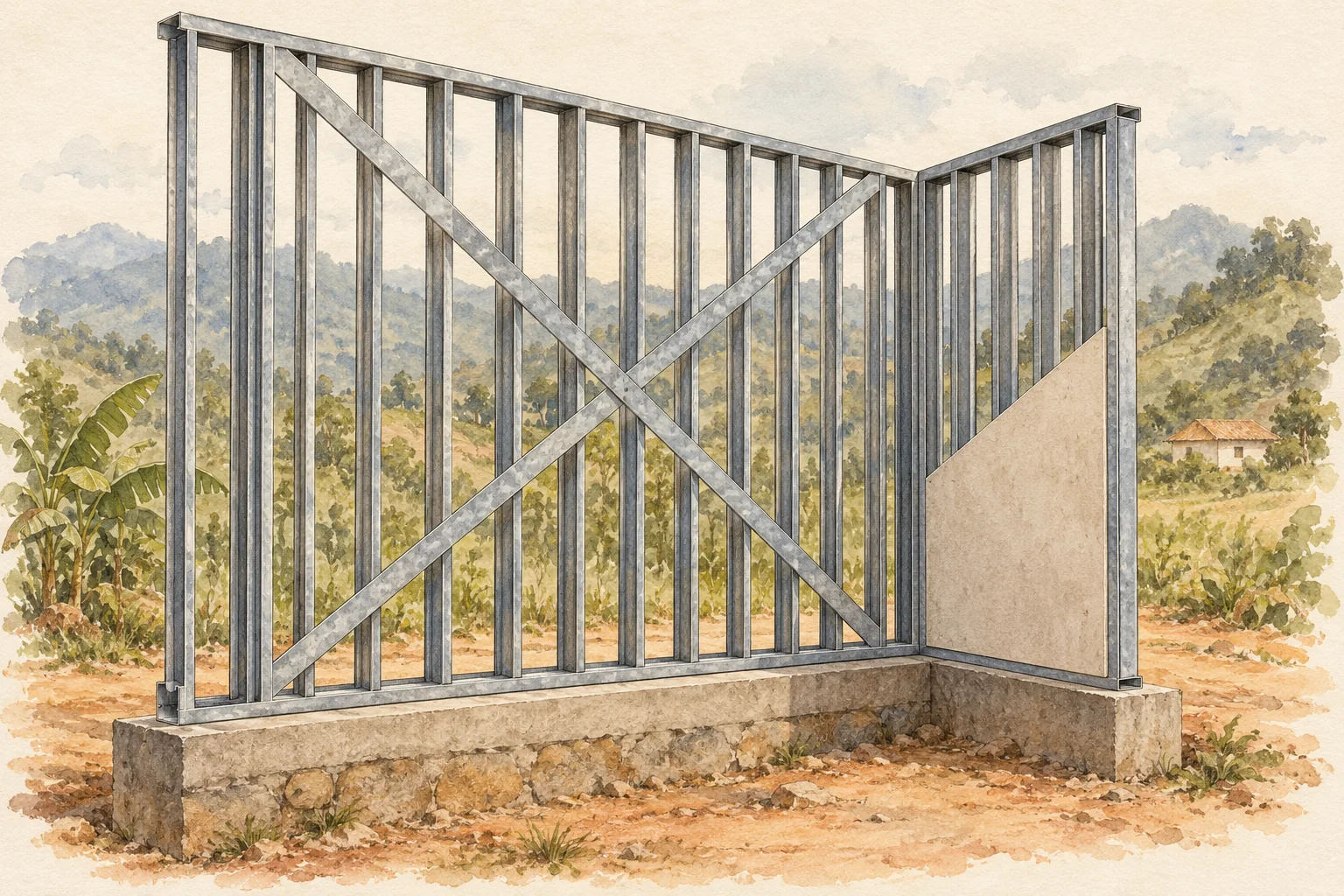

En conversación cotidiana, “construcción liviana” puede significar varias cosas. Un perfil para una división de yeso no se convierte en columna por ser metálico. La familia de entramados de acero conformado en frío usa elementos, paneles, arriostramiento y conexiones especificados como sistema estructural.
El Decreto 1711 de 2021 incorporó a la NSR-10 el apéndice F.4-A para sistemas de resistencia sísmica con perfiles de lámina formada en frío en edificaciones de uno y dos pisos. Su alcance y condiciones deben verificarse para cada proyecto.
La cotización debería identificar acero, geometría, espesor real, protección, paneles resistentes y conexiones a cubierta y cimentación. “Calibre” o “perfil galvanizado” por sí solos no describen esa solución. Un muro revestido con placa no se considera resistente sin el diseño del sistema, incluidos sus sujetadores y anclajes.
Acero tubular: otra familia

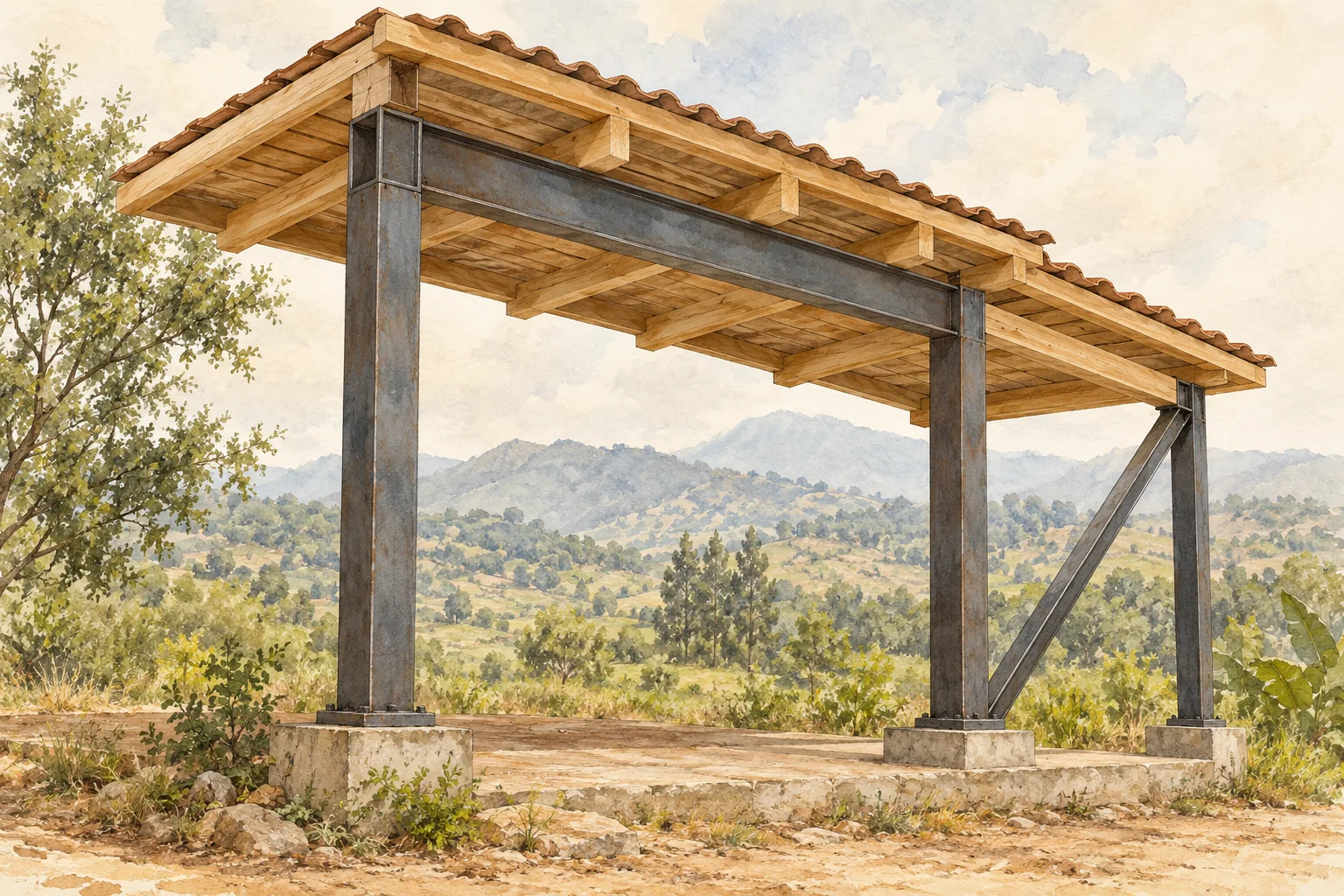

Un pórtico de columnas y vigas tubulares trabaja de otra manera que un panel de montantes delgados. También necesita un sistema para fuerzas laterales, conexiones diseñadas, protección frente a corrosión y la verificación de su cimentación. El marco reglamentario está en el Título F de la NSR-10.
Puede estudiarse una estructura de acero con componentes de cubierta de madera, pero sus encuentros necesitan diseño. En la imagen, la diagonal del paño lateral solo ilustra una posibilidad: no demuestra estabilidad del pórtico en todas las direcciones. Las placas y apoyos pintados no definen soldaduras, pernos ni zapatas.
Elegir un conjunto, no una columna
| Alternativa | Qué puede interesarnos | Qué debe quedar resuelto |
|---|---|---|
| Guadua | Oficio local y estructura visible | Calidad, preservación, uniones y sistema lateral |
| Madera | Columnas y vigas de lectura clara | Especie y clasificación, humedad, estabilidad y conexiones |
| Entramado de acero conformado en frío | Montaje de paneles y piezas seriadas | Especificación estructural completa, arriostramiento, anclajes y protección |
| Pórticos de acero tubular | Posibilidad de estudiar espacios abiertos | Luces y rigidez, uniones, sistema lateral y mantenimiento |
Ninguna opción de esta tabla queda aprobada para recibir teja por su nombre. Se comparan proyectos completos con la misma distribución, cubierta y condiciones del terreno. También cuentan disponibilidad, transporte hasta la finca, herramientas y experiencia de quienes construirán y mantendrán la casa.
Tres siluetas de cubierta

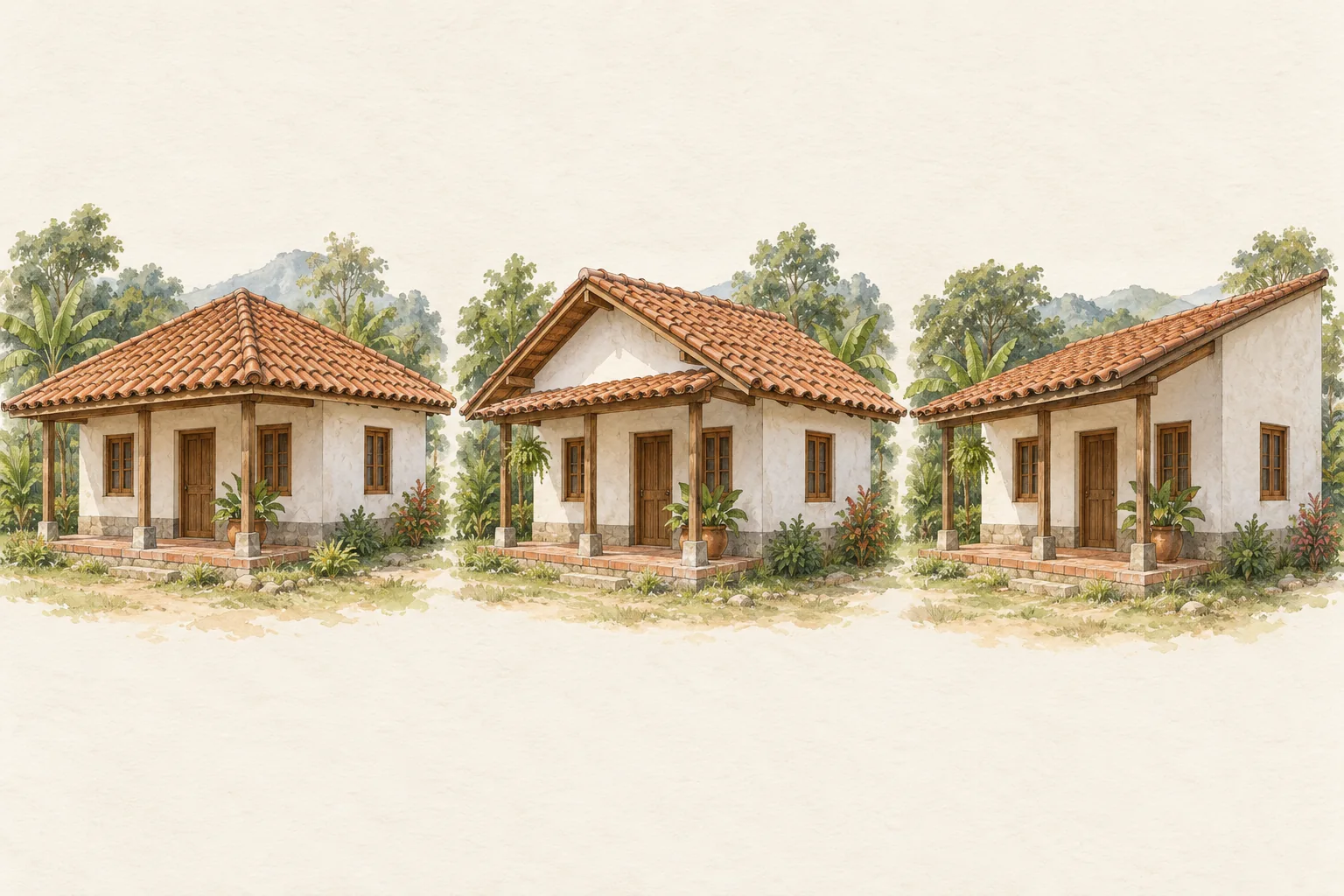

De izquierda a derecha, la lámina muestra cuatro aguas, dos aguas y una agua. Son alternativas de anteproyecto, no pendientes recomendadas.
- Cuatro aguas: es la identidad del prototipo. Sus encuentros inclinados y cambios de dirección deben resolverse en estructura, impermeabilización y montaje de tejas.
- Dos aguas: ofrece una geometría más sencilla de leer. El tímpano, los extremos y el corredor necesitan su propia solución; en el dibujo aparece un pequeño techo de transición sobre la entrada.
- Una agua: da una silueta más contemporánea. Hay que estudiar el muro alto, el viento y la descarga concentrada de lluvia hacia un lado.
La pendiente y fijación dependen del producto, del sistema y del lugar. Para bahareque encementado, el Título E contiene requisitos específicos de unión y cubierta, incluidos los amarres de tejas. Consultar teja de barro y alero.
Antes de comprar o construir
Llevar esta lista a la conversación entre familia, maestro y profesionales:
- Terreno y agua: ubicación, pendiente, suelo, drenajes y alcance del estudio geotécnico requerido.
- Forma de vivir: distribución acordada, recorrido del corredor, puertas, ventanas y posibles ampliaciones.
- Cubierta definida: producto, peso, sistema de soporte, pendiente, aleros, cielos rasos y equipos previstos.
- Proyecto estructural: sistema resistente, dimensiones y ubicación de piezas, uniones, anclajes, cimentación, memoria de cálculo y planos firmados según corresponda. Coordinar la documentación y autorizaciones exigibles para el sitio.
- Compra verificable: especificaciones de materiales y conexiones que permitan comparar cotizaciones equivalentes.
- Montaje e inspección: secuencia, estabilidad temporal y revisión de bases, uniones y arriostramiento antes de cubrirlos. Fotografiar lo que después quedará oculto.
- Mantenimiento: acceso seguro para inspección, control de goteras y revisión de madera, guadua, herrajes y protección del acero.
Si ya existe una casa y se quiere cambiar lámina por barro, empezar por evaluar lo construido. Agregar una columna “donde quepa” no resuelve por sí solo el cambio de cargas.
Fuentes y quién aportó
- NSR-10, Título B: cargas y tabla B.3.4.1-4; sus valores de cubierta se expresan por área en planta.
- NSR-10, Título E: alcance del bahareque encementado, E.8.5.5 y capítulo E.9.
- NSR-10, Título G: madera y guadua; propiedades, fabricación, uniones y humedad.
- NSR-10, Título F: estructuras metálicas.
- Minvivienda: Decreto 1711 de 2021: apéndice F.4-A. Consultar la norma y las modificaciones aplicables con el diseñador.
- IBHS: recorrido continuo de cargas: explicación educativa de las conexiones frente al viento; no sustituye la normativa colombiana.
Estudio editorial NIDO · octubre de 2026. Los 50 m² incluyen el corredor por definición del proyecto; la huella de 6,25 × 8 m es una hipótesis de esta guía. Ilustraciones originales generadas con IA y esquemas geométricos dibujados para este estudio. Pendiente de revisión por un ingeniero estructural y de conversación con maestros y familias de Pijao. No documenta una estructura ejecutada ni certificada.
