Bahareque encementado
Entramado, esterilla, malla y mortero trabajando juntos
Cómo reconocer el sistema, leer sus capas y coordinar muros, vanos y cubierta. Láminas para conversar el diseño y revisar lo que queda oculto.
En pocas palabras
El bahareque encementado combina un entramado de guadua, o guadua y madera, con un recubrimiento de mortero sobre malla y soporte. El recubrimiento participa en el sistema: no es solamente una pintura que pueda sustituirse sin revisar el diseño.
Esta entrada ayuda a leerlo y preparar preguntas para el equipo responsable. Para reconocer otras familias, comenzar por bahareque. Para opciones de cerramientos y divisiones, ir a paneles de guadua.
Recorrer: capas · función de cada muro · secuencia · NIDO.
Leer las capas

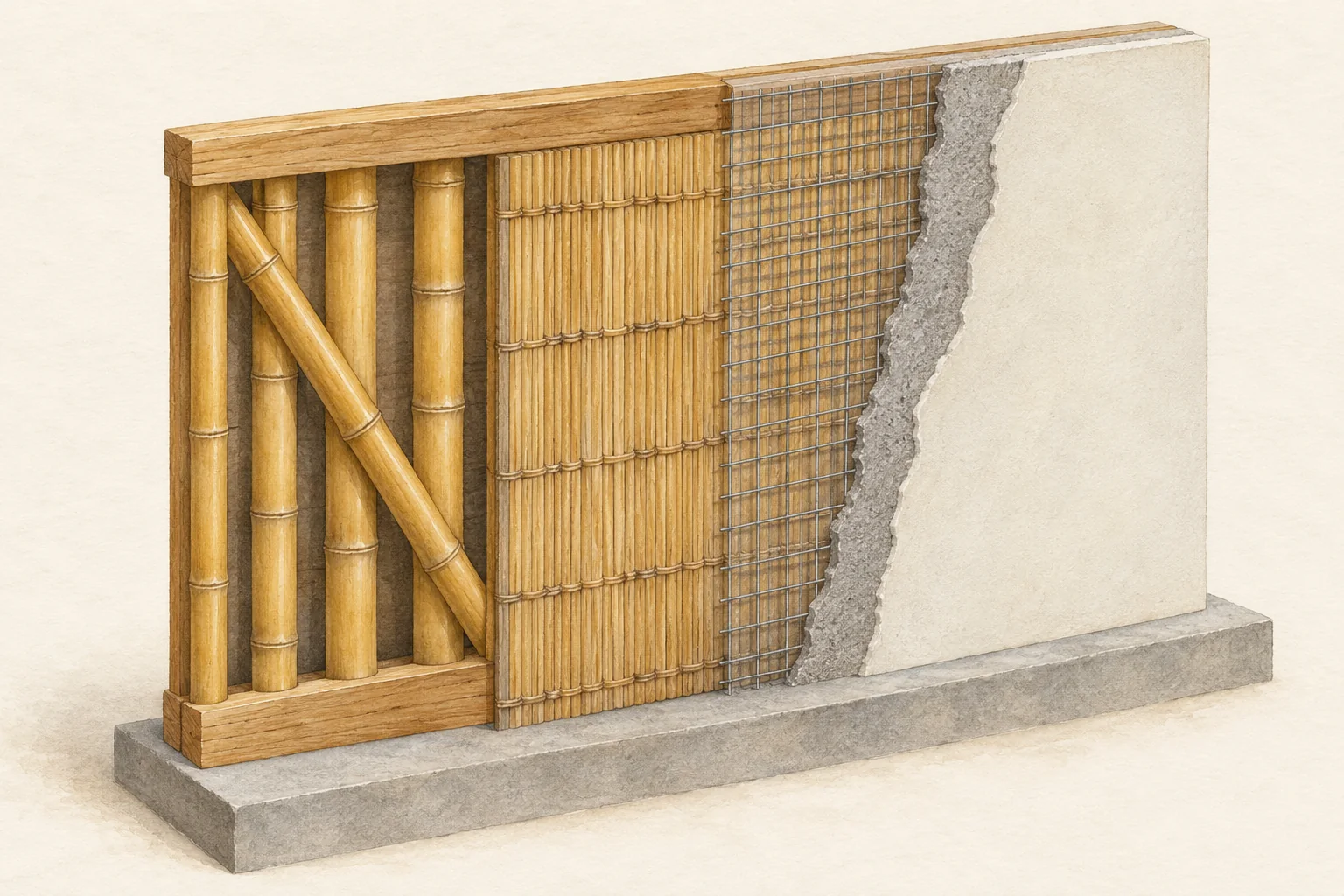

El esquema diferencia lo que queda oculto de la superficie visible:
| Componente | Pregunta para reconocerlo |
|---|---|
| Entramado | ¿Dónde están las soleras, los pies derechos y las diagonales definidas en el proyecto? |
| Soporte | ¿La esterilla o el entablado recibe y conecta el recubrimiento como se especificó? |
| Malla | ¿Qué tipo se definió y cómo se fija, continúa y encuentra con bordes y vanos? |
| Mortero | ¿La malla queda embebida y se cumplen composición, espesor y curado del proyecto? |
| Acabado | ¿Es compatible con ese soporte, su exposición y mantenimiento? |
La NSR-10, título E, E.7.3–E.7.6 define el entramado y el recubrimiento como un material compuesto. No cualquier malla de ferretería es intercambiable; tampoco se omite el soporte sin la justificación prevista. Una pared revestida en una sola cara no se contabiliza igual que una revestida en ambas.
La acuarela abre capas para hacerlas visibles. En el muro terminado no quedan esos cortes ni la malla expuesta. No aporta un patrón de fijaciones, espesores o refuerzos para ejecutar.
No todos los muros hacen lo mismo
Dentro del alcance de E.7, los muros estructurales con diagonales reciben cargas verticales y acciones laterales; los estructurales sin diagonales se destinan a cargas verticales. Los tabiques no estructurales necesitan sujeción compatible con su función. El mismo acabado puede ocultar papeles distintos. NSR-10, E.7.5.
Antes de abrir una ventana o retirar una pared, pedir que el plano señale esa función. Una intervención aparentemente pequeña puede afectar una parte del sistema que no se ve desde fuera.
La pared necesita a las otras paredes
El manual de la Asociación Colombiana de Ingeniería Sísmica, AIS explica la continuidad entre cimentación, muros y elementos que distribuyen las acciones horizontales. Esos elementos se llaman diafragmas: permiten que el conjunto entregue las fuerzas a los muros previstos para resistirlas.
En nuestra lámina, las flechas explican dos recorridos: peso hacia los apoyos y acciones horizontales hacia el sistema resistente. No indican magnitudes ni son un plano de arriostramiento. Dibujar solo columnas y un techo deja incompleta esa conversación.
Para revisar un proyecto con su autor, conviene poder señalar en una misma hoja:
- Los muros que trabajan en cada dirección.
- Las conexiones entre muros, base y cubierta.
- Los vanos que se deben respetar.
- Los cambios de material o de nivel y cómo se resuelven.
El manual AIS es un antecedente técnico ilustrado; no sustituye la norma aplicable ni la revisión profesional del terreno y del proyecto.
Una secuencia para entender

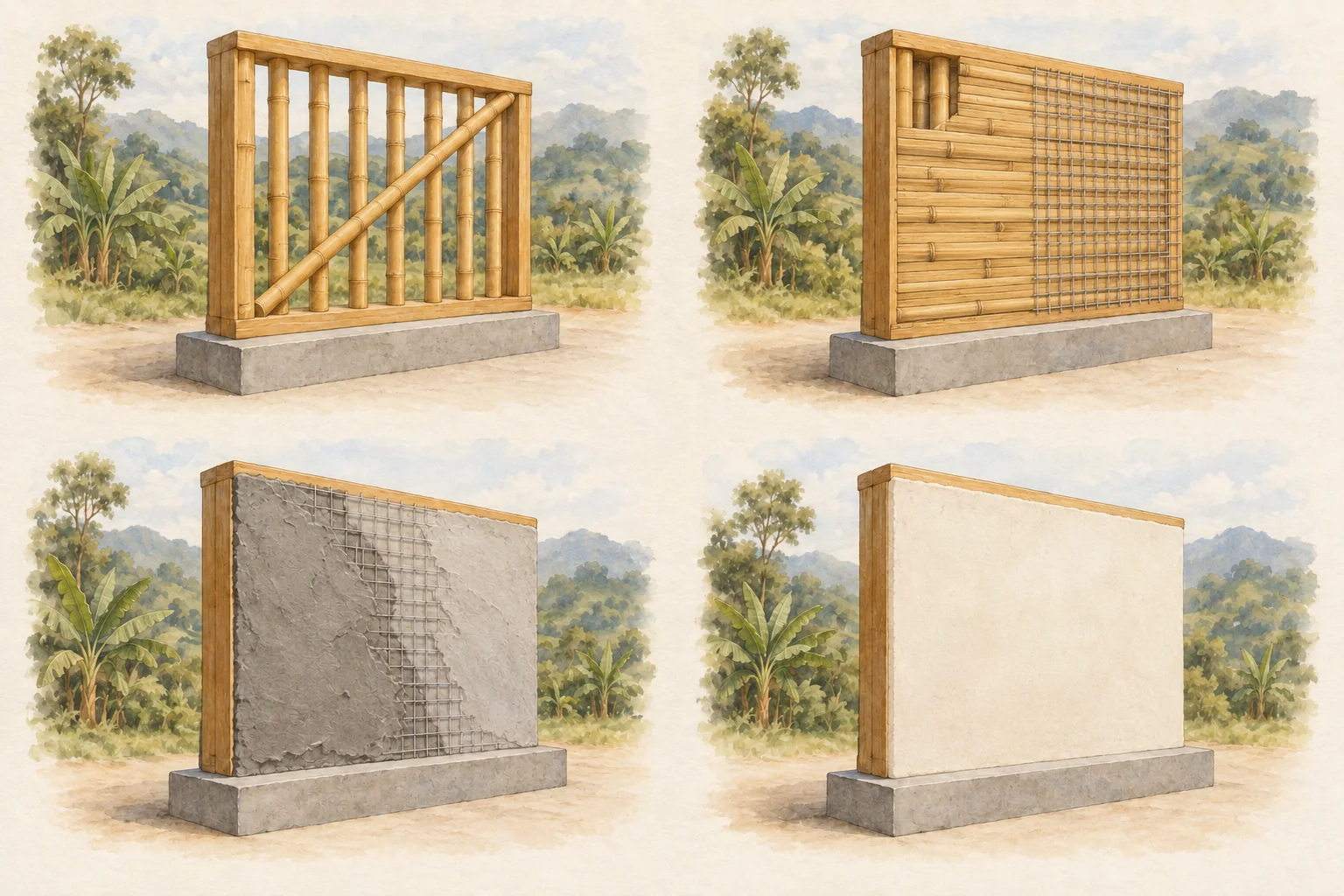

Las cuatro imágenes muestran qué componente aparece en cada momento. El orden real de obra, estabilidad temporal y puntos de inspección se acuerdan para el proyecto completo.
- Revisar el entramado. Identificar piezas, material, conexiones y apoyo antes de cubrirlo. Documentar con fotografías lo que quedará oculto.
- Comprobar soporte y malla. Revisar los bordes, encuentros y vanos contra el detalle aprobado; no aceptar cambios solo porque caben o parecen equivalentes.
- Colocar y cuidar el mortero. Seguir la especificación del sistema y registrar condiciones de aplicación y curado.
- Terminar y entregar. Completar remates y protección frente al agua; dejar accesibles los registros previstos y entregar planos y mantenimiento.
Curar no es secar al sol. El cemento necesita condiciones de humedad para desarrollar sus propiedades mediante hidratación. Argos explica el curado del mortero. El método se adapta al sistema sin empapar innecesariamente el entramado ni trasladar una receta de concreto a todo el muro.
Cinco encuentros que deben quedar dibujados
| Encuentro | Lo que conviene pedir en el detalle |
|---|---|
| Base | Apoyo, anclaje, separación de humedad y relación con el piso |
| Esquina | Conexión de los muros y continuidad de las capas |
| Ventana | Marco, apoyo del recubrimiento, remates y salida del agua |
| Coronación | Conexión con cubierta o entrepiso y protección superior |
| Instalaciones | Pasos previstos, registros y refuerzos para cargas colgadas |
Esta lista es una pauta para revisar entregables. No define los detalles ni autoriza a improvisar perforaciones en el entramado. La galería de paneles prefabricados amplía la coordinación entre paños y aberturas.
Pensarlo para el NIDO
La planta conceptual tiene 50 m² incluyendo el corredor. Su distribución se conserva en las guías de estructura y cimentación y pisos. Ninguna de esas láminas es todavía un diseño de bahareque encementado aprobado.
Para comparar esta opción con la de tierra, proponemos pedir al equipo dos descripciones completas, con el mismo programa de casa: materiales y procedencia, estructura, cubierta, revestimientos, mano de obra, transporte, inspecciones y mantenimiento. Así la elección no queda reducida al precio de un saco de cemento frente a un balde de barro.
La cubierta de teja, el corredor abierto, los vanos y las zonas húmedas deben entrar desde el inicio en la coordinación. Cambiar una cara de mortero por una placa, o agregar una ventana, requiere volver al diseño del conjunto.
Preguntas antes de cerrar el muro
- ¿Están identificadas las funciones de los muros y las conexiones correspondientes?
- ¿Se comprobó el estado y acondicionamiento de la guadua y la madera?
- ¿Las sustituciones de malla, soporte o acabado tienen autorización técnica?
- ¿Quedaron registradas las uniones antes de taparlas?
- ¿Hay instrucciones de curado, revisión y mantenimiento?
Para un muro existente con manchas, grietas o desprendimientos, consultar cuidar bahareque: un resane cosmético no demuestra que el sistema esté sano.
Fuentes y alcance
Consulta: octubre de 2026. Fuentes principales: NSR-10, título E; manual AIS; documentación de Argos para el principio de curado. La guía INBAR de 2016, registrada por Coventry University, ofrece una referencia adicional sobre vivienda de bahareque diseñado. Su enfoque internacional no reemplaza las exigencias colombianas.
Esquemas y preguntas de coordinación: síntesis didáctica de Saber Vivo. No reproducimos tablas de capacidad, tamaños de elementos o detalles de anclaje como soluciones universales. El profesional debe confirmar alcance normativo, modificaciones vigentes y condiciones particulares de cada finca.
